VRV İç Üniteler

VRV İç Ünite Modelleri

Kategori filtrelerinde duvar tipi, dairesel veya tam düz kaset, ince/orta/yüksek statik kanallı, tavan, yer tipi ve gizli yer tipi seçenekler bulunur. FXAA, FXFA, FXZA, FXDA, FXMA ve FXHA gibi VRV 5 modelleri ile bazı VRV IV+ modelleri aynı kategoride görülebilir; her model her dış ünite nesliyle uyumlu değildir.

VRV Duvar Tipi İç Üniteler

Duvar tipi VRV iç üniteler asma tavan gerektirmeden doğrudan mahale üfler. Detaysal’da R-32 VRV 5 için FXAA serisi listelenmektedir. Montaj yüksekliği, üfleme yönü, mobilya ve kullanıcı konumu ile drenaj-boru güzergâhı birlikte planlanmalı; kapasite ve ses tam model verisinden kontrol edilmelidir.

VRV Kaset Tipi İç Üniteler

Kaset tipi iç üniteler asma tavana yerleşir. VRV 5 FXFA dairesel atışlı seri R-32 için tasarlanmıştır ve 360 derece hava dağılımı sunar; FXZA tam düz kaset farklı panel ve yerleşim ihtiyaçlarına cevap verir. Bu özellikler tüm kaset modellerine genellenmemeli; panel, tavan boşluğu, drenaj pompası ve servis alanı tam modele göre doğrulanmalıdır.

VRV Gizli Tavan ve Kanal Tipi İç Üniteler

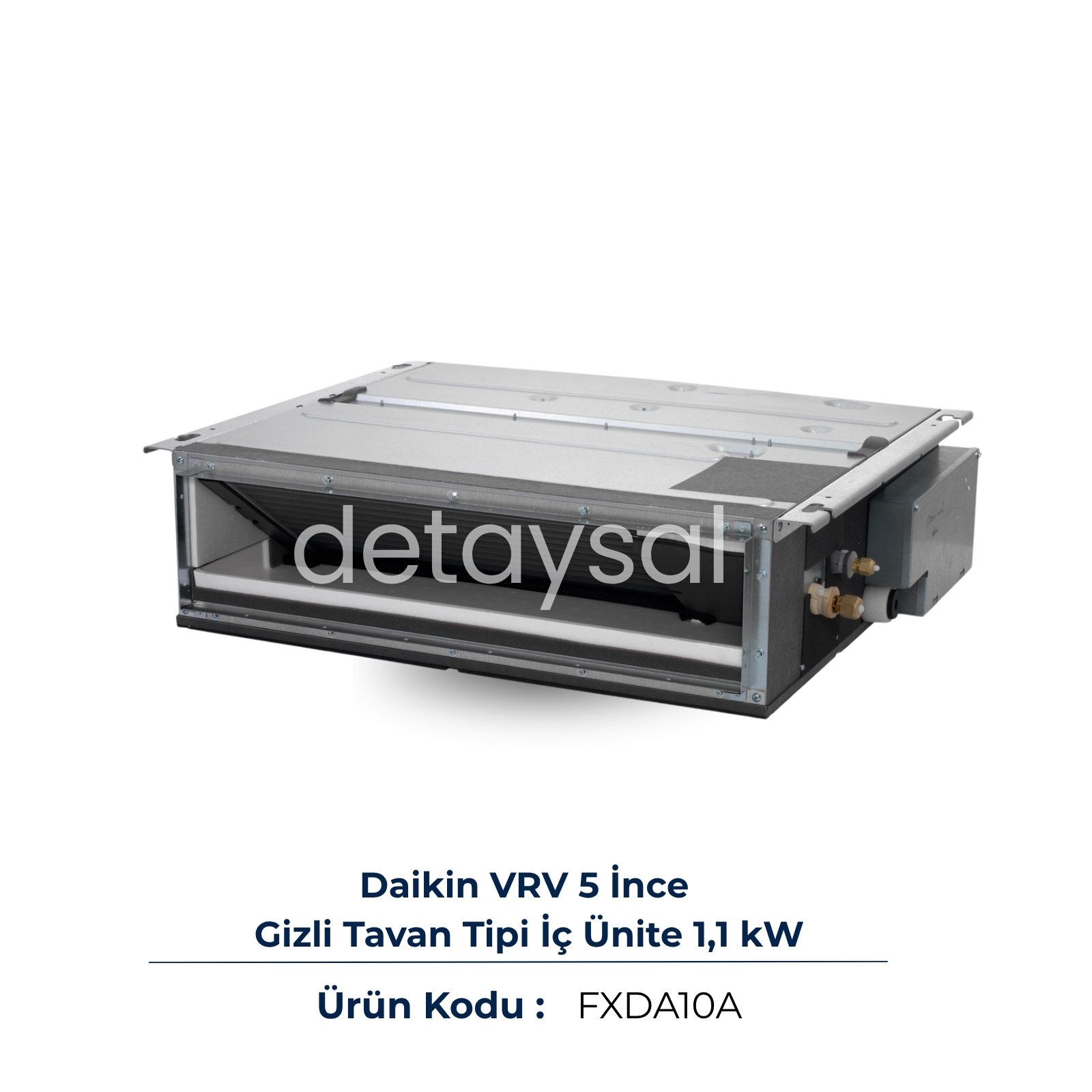

Gizli tavan/kanal tipi üniteler havayı kanal ve menfezlerle dağıtır. İnce FXDA, orta veya yüksek statik serilerin fan kapasitesi aynı değildir. Daikin Türkiye verisine göre R-32 FXMA-A yüksek statik seri 5,6-14,0 kW aralığında ve 200 Pa’a kadar dış statik basınca uygundur; bu değer yalnızca FXMA-A ailesi içindir. Kanal basınç kaybı ayrıca hesaplanmalıdır.

VRV Tavan ve Yer Tipi İç Üniteler

FXHA asma tavan tipi üniteler asma tavan içine gizlenmeden tavana yakın doğrudan üfleme yapar. Yer tipi ve gizli yer tipi modeller duvar veya pencere altı bölgelerde değerlendirilebilir. Montaj yüzeyi, hava akışının önü, yoğuşma drenajı, borulama ve filtre servis alanı her tip için ayrı kontrol edilmelidir.

VRV İç Ünite Seçerken Nelere Dikkat Edilmeli?

Doğru VRV iç ünite seçimi; oda yükü, iç ünite tipi, hava dağılımı, ses, tavan-duvar alanı, drenaj, kumanda, soğutucu akışkan ve dış ünite serisi uyumunu birlikte gerektirir. Aynı kW sınıfındaki iki ünite farklı hava dağılımı ve montaj sonucu verir.

Kapasite ve Oda Isı Yükü

Kapasite yalnızca metrekareye göre seçilmez. Cephe, cam, güneş, kişi, ekipman, tavan yüksekliği, kullanım saatleri ve taze hava yükü hesaplanmalıdır. Katalog kapasitesi tasarım iç-dış koşulları ve borulama düzeltmeleriyle karşılaştırılmalı; duyulur kapasite ihtiyacı özellikle yüksek iç yüklerde kontrol edilmelidir.

İç Ünite Tipi ve Montaj Alanı

Duvar tipi için serbest duvar yüzeyi, kaset için tavan boşluğu ve panel ölçüsü, kanallı ünite için kanal güzergâhı ve servis kapağı, tavan/yer tipi için ise doğrudan hava atış alanı gerekir. Boru, drenaj, elektrik, kontrol kablosu ve bakım erişimi cihazın görünür ölçüsüne ek olarak planlanmalıdır.

Hava Dağılımı ve Statik Basınç

Duvar, kaset, tavan ve yer tipi ünitelerde temel konu hava jetinin mahalde dengeli dağılımıdır. Kanallı modellerde fanın karşılayabildiği dış statik basınç, kanal-filtre-damper ve menfezlerin toplam kaybından az olmamalıdır. Statik basınç gereksinimi hesaplanmadan yalnızca kapasiteye göre kanal tipi seçilmemelidir.

VRV Dış Ünite ile Sistem Uyumluluğu

İç ünite; dış ünite serisi, soğutucu akışkan ve sistem konfigürasyonuyla uyumlu olmalıdır. R-32 VRV 5 iç üniteleri ile R-410A önceki nesil modeller gelişigüzel karıştırılamaz. Toplam kapasite indeksi, bağlantı oranı, adet, borulama, kot farkı, BSSV gereksinimi ve kumanda uyumu üretici seçim yazılımıyla doğrulanmalıdır.

VRV İç Ünite Özellikleri Karşılaştırması

Aşağıdaki tablo Detaysal’da listelenen iç ünite tiplerini ve örnek seri kodlarını karşılaştırır. Kapasite, ses, hava debisi, dış statik basınç ve akışkan uyumu tam model koduna göre değişir; tablo bir kombinasyon onayı değildir.

VRV İç Ünite Kullanım Alanları

VRV iç üniteler, tek dış ünite ağı üzerinden çok sayıda zonun bağımsız kontrol edildiği otel, ofis, mağaza ve nitelikli konut projelerinde farklı gövde tipleriyle esnek yerleşim sağlar. Taze hava gereksinimi ayrı havalandırma hesabıyla çözülmelidir.

Otel Odaları

Otel odalarında duvar, gizli tavan veya kompakt kaset çözümleri mimariye göre seçilebilir. Düşük ses, oda kumandası, yoğuşma drenajı, filtre erişimi ve misafirin doğrudan hava akımına maruz kalmaması önemlidir. R-32 kullanılan sistemlerde oda hacmi ve sistem güvenlik gereklilikleri ayrıca doğrulanır.

Ofisler

Açık ofislerde kaset veya kanal tipi; bireysel odalarda duvar ya da gizli tavan tipi değerlendirilebilir. Cephe yönü, toplantı odası yoğunluğu, çalışma saatleri, taze hava ve zonlama ihtiyacı iç ünite yerleşimini belirler.

Mağazalar

Mağazalarda vitrin, aydınlatma, müşteri yoğunluğu ve raf düzeni hava dağılımını etkiler. Kaset, kanal veya asma tavan tipi ünitelerin üfleme noktaları ürün teşhirini ve müşteri konforunu bozmayacak şekilde seçilmeli; dış hava ihtiyacı ayrı hesaplanmalıdır.

Konut ve Rezidanslar

Konut ve rezidanslarda farklı odalarda farklı iç ünite tipleri kullanılabilir. Ancak tüm modellerin akışkan ve dış ünite nesli aynı proje içinde uyumlu olmalı; toplam kapasite indeksi, borulama, oda hacmi, kumanda ve tüketim paylaşımı sistem bütününde değerlendirilmelidir.

VRV İç Ünite Tipleri Arasındaki Farklar

İç ünite tipleri montaj biçimi, hava dağılımı, görünürlük, dış statik basınç ve servis erişimi açısından ayrılır. En uygun ürün yalnızca estetik görünüşe değil mahalin gerçek işlevine ve uyumlu VRV sistemine göre belirlenir.

Duvar Tipi ve Kaset Tipi

Duvar tipi asma tavan istemez ve daha lokal hava atışı yapar. Kaset tipi tavana gömülür; dairesel veya farklı üfleme geometrileriyle açık alanlarda dengeli dağılım sağlayabilir. Tavan boşluğu, panel konumu, drenaj ve kullanıcıya doğrudan hava üflenmesi seçimde önemlidir.

Kanal Tipi ve Gizli Tavan Tipi

Gizli tavan ve kanal tipi ifadeleri çoğu projede aynı ürün sınıfını anlatır. Asıl ayrım gövde yüksekliği, hava debisi ve karşılanabilir dış statik basınçtır. İnce kanallı bir ünite ile 200 Pa sınıfındaki FXMA-A aynı kanal direnci için seçilemez; üretici fan eğrisi ve kanal hesabı esas alınmalıdır.

Tavan Tipi ve Yer Tipi

Asma tavan tipi FXHA benzeri üniteler tavana yakın yüzeyden doğrudan üfler; yer tipi veya gizli yer tipi üniteler zemine yakın bölgelerde konumlanır. Hava atış mesafesi, duvar-tavan alanı, ses, drenaj ve bakım erişimi mimariyle birlikte değerlendirilmelidir.

Hangi Mekân İçin Hangi İç Ünite?

Asma tavanlı açık alanlarda kaset; görünmeyen kanallı çözümde statik basınca uygun gizli tavan; asma tavan olmayan küçük odalarda duvar; uzun doğrudan atış gereken mahallerde asma tavan tipi; pencere altı bölgelerde yer tipi düşünülebilir. Nihai seçim yük hesabı, akışkan-dış ünite uyumu ve servis erişimiyle yapılır.

VRV İç Ünite Avantajları

• Duvar, kaset, kanallı, asma tavan ve yer tipi seçeneklerle mimari esneklik sunar.
• Uyumlu olmak şartıyla aynı VRV sisteminde farklı iç ünite tipleri birlikte kullanılabilir.
• Zon bazlı kumanda ile odaların sıcaklık ve çalışma saatleri bağımsız yönetilebilir.
• Uygun arayüzlerle merkezi kontrol ve bina otomasyonuna entegrasyon sağlanabilir.
• Doğru seçimle hava dağılımı, akustik, estetik ve bakım erişimi dengelenebilir.

Sık Sorulan Sorular (FAQ)

VRV iç ünitelerde en kritik konular; oda yükü, gövde tipi, statik basınç, dış ünite ve soğutucu akışkan uyumu ile toplam sistem kombinasyonudur.

VRV iç ünite nedir?

VRV iç ünite, uyumlu dış üniteye ve ortak soğutucu akışkan ağına bağlanarak mahalde ısıtma-soğutma yapan direkt genleşmeli ünitedir. Tek başına çalışmaz; duvar, kaset, kanal, tavan ve yer tipi seçenekleri bulunur.

VRV iç ünite nasıl seçilir?

Önce oda yükü hesaplanır; ardından montaj alanı, hava dağılımı, ses, kanal/statik basınç ihtiyacı ve mimari koşula göre tip seçilir. Son olarak modelin akışkanı, kapasite indeksi ve dış ünite sistemiyle uyumu üretici seçim aracıyla onaylanır.

Bir VRV dış üniteye kaç iç ünite bağlanabilir?

Sabit bir sayı yoktur. Bağlanabilir adet; dış ünite serisi ve HP sınıfı, toplam kapasite indeksi, bağlantı oranı, akışkan ve iç ünite tiplerine göre değişir. Kesin değer dış ünitenin kombinasyon tablosundan belirlenir.

VRV iç ünite ile split klima iç ünitesi arasındaki fark nedir?

Split iç ünite çoğunlukla tek dış üniteyle bağımsız bir sistem oluşturur. VRV iç ünite ise çok sayıda iç ünitenin ortak dış ünite grubu ve boru ağıyla çalıştığı sistemin parçasıdır; kombinasyon ve kontrol proje bütününde değerlendirilir.
