Kaset Tipi Fancoil

Kaset Tipi Fancoil Modelleri

Detaysal’daki kaset tipi fancoiller iki ana gövde ve hava dağıtım yapısında toplanır: standart 60 x 60 tavan modülüne uygun, dört yöne üflemeli FWF serisi ile 900 x 900 mimari modüle uygun, dairesel atışlı FWC serisi. Her iki ailede de 2 ve 4 borulu seçenekler bulunur.

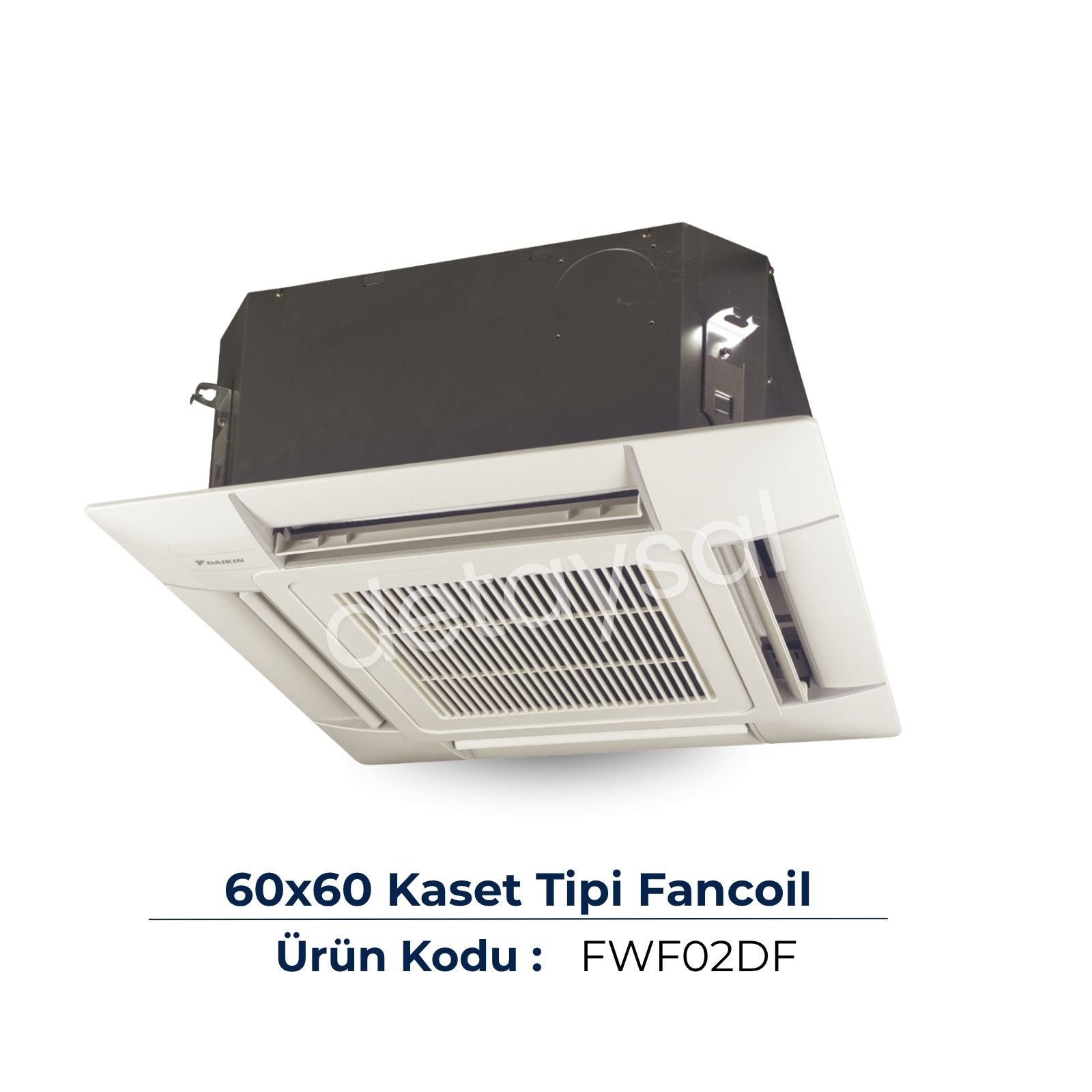

Daikin FWF 60 x 60 Kaset Tipi Fancoil

Daikin FWF serisi, 600 x 600 mm standart tavan modülleri için geliştirilmiş dört yöne üflemeli kaset tipi fancoildir. BLDC/DC fan motoru, standart drenaj pompası ve opsiyonel taze hava bağlantısı gibi özellikler sunar. Üfleme kanatlarının konumu, kullanıcıların doğrudan hava akımına maruz kalmayacağı ve tavan kirlenmesi riskinin azaltılacağı şekilde ayarlanmalıdır.

Daikin FWC Dairesel Atışlı Kaset Tipi Fancoil

Daikin FWC serisi, 900 x 900 mm mimari tavan modüllerine uyumlu ve 360 derece dairesel hava dağılımı sağlayan daha yüksek kapasiteli kaset çözümüdür. BLDC/DC fan motoru, standart drenaj pompası, opsiyonel taze hava kiti ve farklı dekoratif panel seçenekleri bulunur. Büyük veya yoğun kullanılan mahallerde cihaz konumu, atış mesafesi ve engeller hava dağılımına göre seçilmelidir.

2 Borulu Kaset Tipi Fancoil

2 borulu kaset tipi fancoilde aynı serpantin devresi mevsime göre sıcak veya soğuk suyla çalışır. Tesisat daha sade olabilir; ancak bina veya hidronik zon aynı anda merkezi sistemin sağladığı su rejimine göre ısıtma ya da soğutma yapar. Detaysal’da FWF-DT ve FWC-DT serileri bu yapıdadır.

4 Borulu Kaset Tipi Fancoil

4 borulu kaset tipi fancoilde sıcak ve soğuk su için ayrı serpantin devreleri bulunur. Merkezi tesisat ve otomasyon uygunsa farklı zonlarda eş zamanlı ısıtma ve soğutma yapılabilir. Detaysal’daki FWF-DF ve FWC-DF serileri bu sınıftadır; ek borulama, vana ve kontrol ekipmanı proje kapsamına dahil edilmelidir.

Kaset Tipi Fancoil Seçerken Nelere Dikkat Edilmeli?

Kaset tipi fancoil seçimi; mahalin duyulur ve toplam ısı yükü, tavan geometrisi, hava dağıtım ihtiyacı ve hidronik sistem yapısının birlikte değerlendirilmesini gerektirir. Ürün başlığındaki nominal kapasite ön seçim içindir; kesin seçim üretici performans tablosuyla yapılmalıdır.

Tavan Modülü ve Montaj Uygunluğu

FWF serisi 600 x 600 mm, FWC serisi ise 900 x 900 mm mimari tavan modülüne göre değerlendirilir. Panel ölçüsüyle birlikte gerçek gövde ölçüsü, askı noktaları, drenaj pompası ve hattı, vana grubu, su boruları, elektrik kutusu ve servis alanı mimari projede kontrol edilmelidir.

Hava Dağılımı ve Üfleme Yönü

FWF serisi dört yönlü, FWC serisi ise 360 derece dairesel hava dağılımına sahiptir. Cihaz; üfleme jetlerinin duvar, kolon, raf veya yüksek mobilyalarla kesilmeyeceği bir noktaya yerleştirilmeli; kanat yönü ve fan hızı kullanıcı üzerinde cereyan oluşturmayacak şekilde ayarlanmalıdır.

Kapasite ve Hava Debisi

Soğutma ve ısıtma kapasitesi; giriş hava koşulları, su giriş-çıkış sıcaklıkları, su debisi ve fan kademesine göre değişir. Standart soğutma verileri çoğunlukla 27 °C kuru termometre / 19 °C yaş termometre iç hava ve 7/12 °C su koşullarında verilir. Proje koşulu farklıysa kapasite üretici seçim tablosundan yeniden belirlenmelidir.

2 Borulu ve 4 Borulu Sistem Seçimi

2 borulu sistem daha sade bir tesisat sunarken merkezi ısıtma-soğutma geçişi gerektirir. 4 borulu sistem, uygun altyapıda farklı zonların eş zamanlı taleplerine daha esnek yanıt verir. Tercih; yalnızca cihaz maliyetine değil, borulama, vana grubu, otomasyon ve işletme senaryosuna göre yapılmalıdır.

Kaset Tipi Fancoil Özellikleri Karşılaştırması

Aşağıdaki aralıklar Detaysal kategori sayfasındaki ürün başlıklarından derlenmiştir. Teknik hesapta ürün başlığı yerine seçilen tam modelin güncel üretici performans tabloları, fan kademesi ve proje su/hava koşulları esas alınmalıdır.

* Kapasite aralıkları Detaysal kategori sayfasındaki ürün başlığı değerleridir; kesin seçim değeri değildir.

Kaset Tipi Fancoil Kullanım Alanları

Kaset tipi fancoiller, merkezi hidronik tesisat bulunan ve tavan seviyesinden dengeli hava dağılımı istenen ticari, konaklama ve ortak kullanım alanlarında değerlendirilir.

Ofisler

Ofislerde FWF veya FWC kasetler açık çalışma alanlarına çok yönlü hava dağıtabilir ve duvarları serbest bırakabilir. Cephe yükleri, kişi ve ekipman yoğunluğu, toplantı odaları ve bağımsız zon ihtiyacı cihaz sayısı ile kontrol çözümünde birlikte ele alınmalıdır.

Oteller

Otel lobisi, restoranı ve ortak alanlarında tavandan dengeli dağılım avantaj sağlar. Oda uygulamalarında ise ses hedefi, tavan boşluğu, bireysel kontrol, drenaj ve servis erişimi ayrıca incelenmeli; dekorasyon bakım erişimini engellememelidir.

Mağazalar

Mağazalarda duvarların raf ve teşhir elemanlarıyla yoğun kullanılması nedeniyle tavandan hava dağılımı pratiktir. Vitrin cepheleri, aydınlatma yükü, müşteri yoğunluğu ve kapı açılmaları gerçek yük hesabına dahil edilmelidir.

Restoranlar

Restoranlarda kaset tipi fancoil yemek alanının duyulur yükünü karşılayabilir; ancak mutfak egzozu ve gerekli taze hava ayrı havalandırma tasarımının konusudur. Fancoil, taze hava santrali yerine geçmez; kişi yoğunluğu ve hava akımının masa konforuna etkisi ayrıca kontrol edilmelidir.

Kaset Tipi Fancoil Montajı ve Hava Dağılımı

Gerçek performans; doğru tavan yerleşimi, panel montajı, yoğuşma drenajı, hidrolik dengeleme, vana ve kontrol ekipmanları, elektrik bağlantısı ve servis erişiminin birlikte doğru uygulanmasına bağlıdır.

Tavan Boşluğu Gereksinimi

FWF için 600 x 600 mm, FWC için 900 x 900 mm tavan modülü esas alınırken gövdenin gerçek ölçüleri ve bağlantı yönleri de kontrol edilmelidir. Askı elemanları, borular, izolasyon, drenaj hattı ve servis işlemleri için üretici çizimlerinde belirtilen boşluklar bırakılmalıdır.

Dört Yönlü ve Dairesel Hava Dağılımı

FWF serisinin dört yönlü üflemesi ve FWC serisinin 360 derece dairesel atışı, cihaz doğru konumlandırıldığında geniş alanda dengeli dağılım sağlayabilir. Bölme duvarı, kolon ve yüksek raflar hava jetlerini kesebileceği için gerekli durumlarda kanat kapatma/ayarı veya cihaz yerleşimi mahal geometrisine göre düzenlenmelidir.

Drenaj ve Hidrolik Bağlantılar

Soğutmada oluşan yoğuşma suyu güvenle uzaklaştırılmalıdır. Standart drenaj pompası bulunması, hat eğimi ve basma yüksekliği kurallarını ortadan kaldırmaz. Drenaj, su bağlantıları, vana grubu ve boru izolasyonu seçilen modelin montaj kılavuzuna göre uygulanmalı; devreye almada sızdırmazlık ve tahliye testi yapılmalıdır.

Filtre ve Servis Erişimi

Filtreye çoğunlukla dekoratif panel üzerinden ulaşılır; ancak fan, drenaj tavası/pompası, vana grubu ve elektrik bileşenleri için gereken servis yönleri ayrıca korunmalıdır. Panelin sökülebilir olması, bütün bakım işlemlerinin yalnızca panel açıklığından yapılabileceği anlamına gelmez.

Kaset Tipi Fancoil Avantajları

• FWF serisinde dört yönlü, FWC serisinde 360 derece dairesel hava dağılımı sunar.
• Duvar ve zemin alanını kullanmadığı için iç mekân yerleşiminde esneklik sağlar.
• 2 borulu ve 4 borulu merkezi hidronik sistemlere uygun seçenekleri bulunur.
• 60 x 60 ve 900 x 900 tavan modüllerine göre iki farklı ürün ailesi sunar.
• BLDC/DC fan motoru, drenaj pompası ve uygun kontrol seçenekleriyle proje ihtiyaçlarına uyarlanabilir.

Sık Sorulan Sorular (FAQ)

Kaset tipi fancoiller hakkında en sık sorulan sorular çalışma prensibi, kullanım alanı, montaj gereksinimleri ve kaset tipi klimadan farkı üzerinde yoğunlaşır.

Kaset tipi fancoil nedir?

Kaset tipi fancoil, merkezi sıcak veya soğuk suyu serpantininde dolaştıran ve şartlandırılmış havayı tavan panelinden mahale dağıtan hidronik iç ünitedir. Gövdesi asma tavanda, dekoratif paneli ise tavan yüzeyinde kalır.

Kaset tipi fancoil hangi alanlar için uygundur?

Ofis, otel, mağaza, restoran ve merkezi sıcak-soğuk su altyapısı bulunan benzeri alanlarda kullanılabilir. Uygunluk; yük hesabı, tavan modülü, hava dağılımı, ses hedefi, drenaj ve servis erişimine göre belirlenir.

Kaset tipi fancoil asma tavana nasıl monte edilir?

Ünite taşıyıcı tavana uygun askı elemanlarıyla sabitlenir ve dekoratif panel asma tavan yüzeyiyle hizalanır. Su, drenaj, vana ve elektrik bağlantıları üretici talimatına göre yapılır; tavan taşıyıcılığı, izolasyon ve bakım boşlukları yetkin uygulayıcı tarafından kontrol edilir.

Kaset tipi fancoil ile klima kaseti arasındaki fark nedir?

Kaset tipi fancoil, merkezi tesisattan gelen sıcak veya soğuk suyla çalışan hidronik terminal ünitedir. Kaset tipi klima ise soğutucu akışkan devresine bağlı direkt genleşmeli iç ünitedir. Görünümleri benzer olsa da borulama, dış/merkezi sistem, kontrol ve servis yapıları farklıdır.
