Split Isı Pompası

Split Isı Pompası Modelleri

Kategori düşük/orta sıcaklık Altherma 3 R, yüksek sıcaklık Altherma 3 H HT, duvar tipi hidronik ünite ve entegre boylerli iç ünite kombinasyonlarını içerir.

Altherma 3 R Küçük Kapasite Split Sistemler

Detaysal'da ERGA dış ünite ve EHBX/EHBH iç ünite kombinasyonları 8 kW gibi sınıflarda listelenir. Bu ürünlerde dış ve iç ünite arasındaki soğutucu akışkan bağlantısı, boru uzunluğu, kot farkı ve akışkan şarjı model sınırlarına göre projelendirilir. X kodlu iç üniteler tersinir, H kodlu iç üniteler ısıtma amaçlı konfigürasyonları gösterebilir; tam kod teyit edilmelidir.

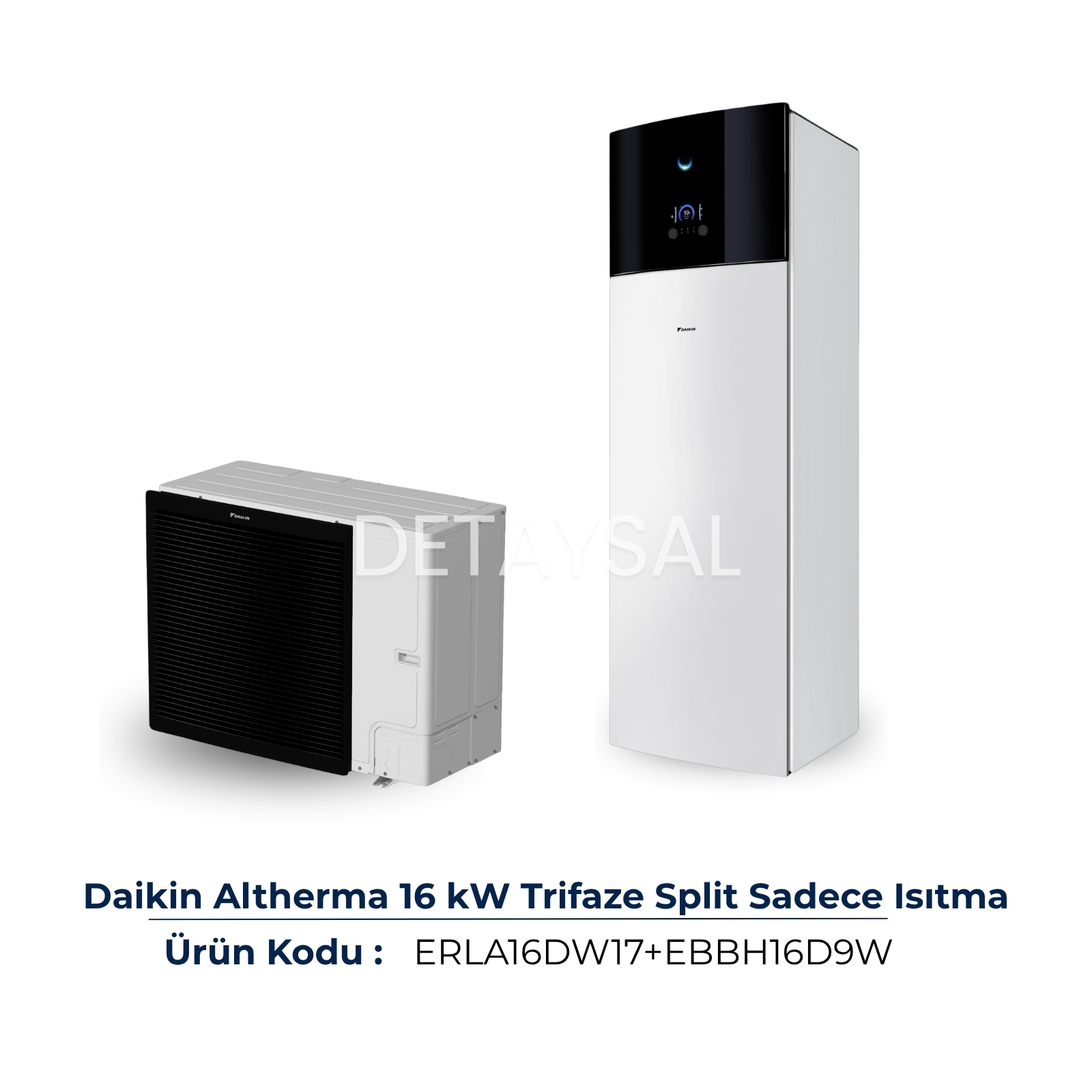

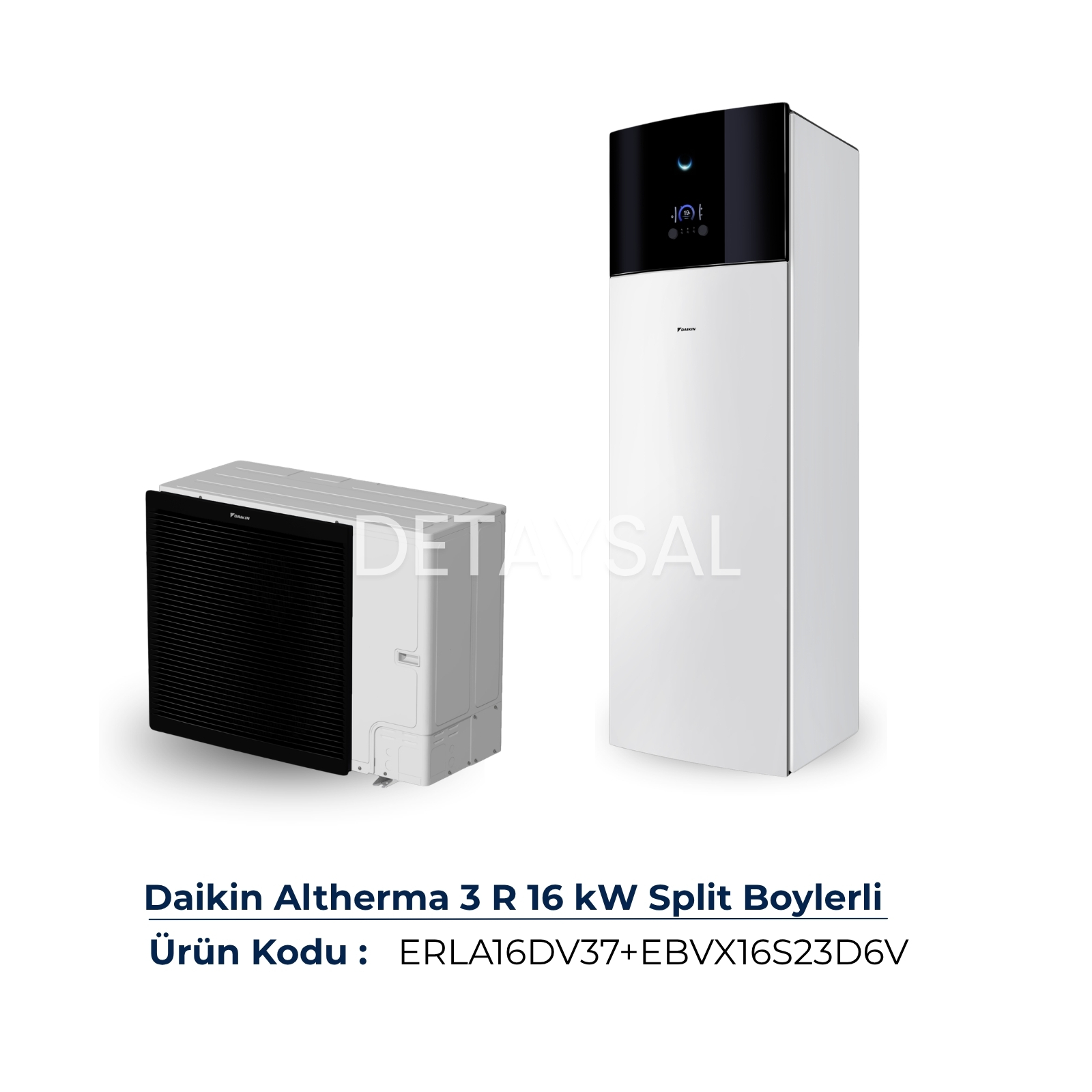

Altherma 3 R 11-16 kW Hydrosplit Sistemler

ERLA dış üniteli 11-16 kW sınıfı Altherma 3 R, dış ve iç ünite arasında su hattı kullanan hydrosplit yapıdadır. Detaysal'da duvar tipi, entegre boylerli, yalnız ısıtma, tersinir, tek faz ve üç faz kombinasyonlar bulunur. Aynı kapasite adı farklı iç ünite, boyler ve yedek ısıtıcı koduyla farklı sistem oluşturabilir.

Altherma 3 H HT Yüksek Sıcaklık Sistemleri

EPRA dış üniteli Altherma 3 H HT, radyatörlü yenileme ve yüksek su sıcaklığı ihtiyaçlarına yönelik hydrosplit ailedir. Daikin resmî ürün sayfası belirli EPRA14-18 kombinasyonunda yalnız ısı pompasıyla -15°C dış havada 70°C çıkış suyu ve -28°C'ye kadar çalışma aralığı belirtir. Bu değerler başka serilere genellenmemelidir.

Duvar Tipi ve Entegre Boylerli İç Üniteler

Duvar tipi hydrobox iç üniteler ayrı sıcak su boyleriyle çalışabilir; yer tipi modellerde 180 veya 230 litre paslanmaz boyler gövdeye entegre olabilir. Boyler seçimi yalnız hacme göre değil kullanıcı sayısı, yeniden ısıtma süresi, hijyen çevrimi, yerleşim ve yedek ısıtıcı gereksinimine göre yapılmalıdır.

Split Isı Pompası Seçerken Nelere Dikkat Edilmeli?

Önce bina yükü ve hedef su sıcaklığı belirlenir; ardından seri mimarisi, iç ünite, boyler, elektrik ve borulama birlikte seçilir.

Isı İhtiyacına Göre Kapasite Seçimi

Kapasite bina ısı kaybı ile yerel tasarım dış hava sıcaklığında seçilir. Katalogdaki nominal kW, farklı dış hava ve su sıcaklığında değişebilir. Isıtma ve sıcak su eş zamanlılığı, defrost, yedek ısıtıcı ve tesisat sıcaklığı dikkate alınarak seçilen cihazın gerçek kapasitesi üretici tablosuyla doğrulanmalıdır.

Dış-İç Ünite ve Borulama Mimarisi

Dış ve iç ünite üretici onaylı kombinasyon olmalıdır. ERGA gibi soğutucu akışkanlı split serilerde soğutucu boru, vakum ve akışkan güvenliği; ERLA/EPRA hydrosplit serilerde ise su debisi, izolasyon ve dış hat donma koruması öne çıkar. “Split” kelimesine bakarak boru tipi varsayılmamalıdır.

Düşük Dış Hava Sıcaklığında Performans

Dış hava düştükçe kapasite ve COP değişir. Projenin tasarım noktasındaki ısıtma kapasitesi, ulaşılabilir çıkış suyu sıcaklığı, defrost ve yardımcı ısıtıcı davranışı incelenmelidir. Çalışma aralığının alt sınırı cihazın o sıcaklıkta nominal kapasite vereceği anlamına gelmez.

Sıcak Su ve Elektrik Altyapısı

Boyler hacmi kişi sayısı ve eş zamanlı kullanıma göre seçilir; ısıtma ile sıcak su önceliği kontrol ayarlarında tanımlanır. Tek veya üç faz besleme, sigorta, kablo kesiti ve 3/6/9 kW gibi yedek ısıtıcı seçenekleri tam iç ünite koduna göre elektrik projesiyle uyumlu olmalıdır.

Split Isı Pompası Modelleri Karşılaştırması

Tablo Detaysal'da görülen ana sistem ailelerini karşılaştırır; aynı seri içinde ısıtma/soğutma, boyler ve faz seçenekleri değişebilir.

Split Isı Pompası Kullanım Alanları

İki parçalı Altherma sistemleri, bina içinde kontrol ve sıcak su ekipmanı için uygun alan bulunan konut ve küçük ticari projelerde değerlendirilebilir.

Villa ve Müstakil Evler

Yerden ısıtma, uygun radyatör, fancoil veya HPC ile merkezi ısıtma-soğutma çözümü oluşturulabilir. Entegre ya da ayrı boyler sıcak suyu aynı sistemde sağlayabilir. Dış ünite hava akışı ve ses, iç ünite servis alanı, boru güzergâhı ve elektrik beslemesi proje aşamasında çözülmelidir.

Radyatörlü Yenileme Projeleri

Mevcut radyatörlerin gerekli çıkış suyu sıcaklığındaki kapasitesi oda bazında kontrol edilir. Altherma 3 H HT yüksek sıcaklık sağlayabilse de verim için gereken su sıcaklığı mümkün olduğunca düşürülmelidir. Tesisat temizliği, debi, boru çapı ve elektrik gücü cihaz seçiminden önce doğrulanmalıdır.

Yeni Konut Projeleri

Yeni yapılarda düşük sıcaklıklı yerden ısıtma veya HPC, iç ünite-boyler yerleşimi ve güneş elektriği entegrasyonu baştan planlanabilir. Oda kontrolü, sıcak su sirkülasyonu ve enerji yönetimi tasarımda tanımlandığında cihaz daha düşük su sıcaklığında çalıştırılabilir.

Küçük Ticari Yapılar

Ofis, mağaza ve küçük ticari yapılarda uygun Altherma sistemi fancoil veya hidronik terminallerle çalışabilir. Taze hava, kişi-ekipman kazançları, çalışma saatleri ve eş zamanlı soğutma ihtiyacı hesaplanır. Süreklilik kritikse yedeklilik ve servis organizasyonu ayrıca ele alınır.

Split Isı Pompası ve Isı Yayıcı Sistem Uyumu

Sistem verimini ürün ailesi kadar ısı yayıcının ihtiyaç duyduğu su sıcaklığı ve hidrolik denge belirler.

Yerden Isıtma

Yerden ısıtma düşük gidiş suyu sıcaklığı nedeniyle Altherma sistemleriyle uyumludur. Oda ısı kaybı, boru aralığı, devre uzunluğu, kolektör dengesi ve zemin kaplamasının ısıl direnci hesaplanır. Soğutma yapılacaksa çiğ noktası sensörü ve yüzey sıcaklığı sınırıyla yoğuşma önlenmelidir.

Düşük Sıcaklık Radyatörleri

Radyatörler seçilen daha düşük su rejiminde oda yükünü karşılayacak yüzeye sahipse kullanılabilir. Mevcut radyatörün kazan rejimindeki etiketi yeterli değildir; her odanın ısı kaybı ve radyatör kapasitesi yeni sıcaklık farkıyla yeniden hesaplanır.

Isı Pompası Konvektörleri ve Fancoil

HPC ve fancoil fan yardımıyla düşük sıcaklıklı sıcak sudan hızlı ısı aktarır; uygun iç ünite ve kontrolle soğuk suyla soğutma da yapabilir. Fan sesi, hava dağılımı, vana kontrolü ve debi seçime dahildir. Soğutma için drenaj ve boru izolasyonu gerekir.

Kullanım Sıcak Suyu

Duvar tipi iç ünite ayrı boyler, yer tipi iç ünite entegre 180 veya 230 litre boyler ile çalışabilir. Hacim kadar eşanjör kapasitesi, yeniden ısıtma süresi, sıcaklık hedefi, hijyen çevrimi ve yardımcı ısıtıcı davranışı da kontrol edilmelidir.

Split Isı Pompası Avantajları

• İç ünitede hidronik kontrol ve sıcak su ekipmanlarını düzenli bir çözümde toplayabilir.
• Duvar tipi veya entegre boylerli iç ünite seçenekleriyle farklı yerleşimlere uyarlanabilir.
• Düşük sıcaklık, orta sıcaklık ve yüksek sıcaklık ihtiyaçlarına yönelik seri seçenekleri sunar.
• Uygun modelde ısıtma, soğutma ve kullanım sıcak suyunu tek sistemde birleştirebilir.
• Tek faz, üç faz ve farklı yedek ısıtıcı kombinasyonlarıyla proje elektrik altyapısına göre seçilebilir.

Sık Sorulan Sorular (FAQ)

Kategori adı genel bir gruplamadır; kesin bağlantı tipi ve fonksiyon tam model kodundan doğrulanmalıdır.

Split ısı pompası nedir?

Detaysal kategorisinde split ısı pompası, dış ünite ve bina içindeki hidronik iç üniteden oluşan Altherma sistemlerini ifade eder. Üniteler arasındaki bağlantı bazı serilerde soğutucu akışkan, hydrosplit serilerde ise su hattıdır.

Split ile monoblok ısı pompası arasındaki fark nedir?

Monoblokta soğutucu devre ve temel hidrolik bileşenler dış ünitede toplanır; ayrı soğutucu akışkanlı iç ünite gerekmeyebilir. Split kategorisinde iç ünite bulunur ve kontrol, yedek ısıtıcı veya boyler bu ünitede toplanabilir; boru tipi seriye göre değişir.

Split ısı pompası kaç kW olmalı?

Tek başına metrekareyle belirlenmez. Tasarım dış hava sıcaklığındaki bina ısı kaybı, hedef su sıcaklığı, sıcak su ihtiyacı ve cihazın aynı koşuldaki gerçek kapasitesi karşılaştırılarak seçilir.

Split ısı pompası yerden ısıtma ile çalışır mı?

Evet. Yerden ısıtma düşük su sıcaklığıyla çalışabildiği için Altherma sistemleriyle uyumludur. Devreler, kolektör, zemin kaplaması ve oda yükleri doğru tasarlanmalı; soğutma planlanıyorsa çiğ noktası kontrolü eklenmelidir.
