Tavan Tipi Fancoil

Tavan Tipi Fancoil Modelleri

Detaysal’daki tavan tipi fancoil modelleri Daikin FWL-D kabinli ürün ailesinde toplanır. Seri, yatay veya dikey montaja uyarlanabilen AC santrifüj fanlı bir flexi çözümdür. Güncel ürünler FWL-DTN 2 borulu ve FWL-DFN 4 borulu olarak ayrılır.

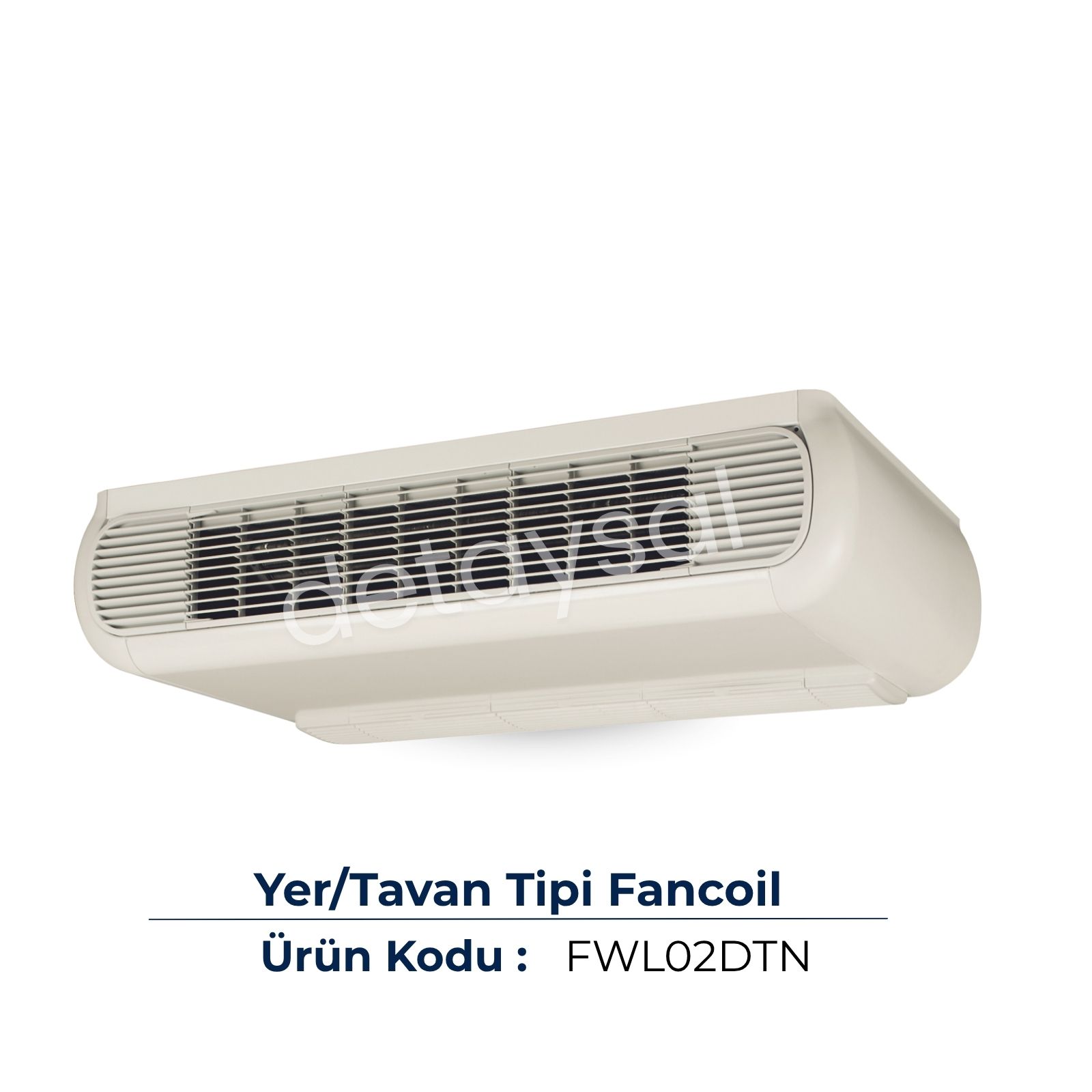

Kabinli Tavan Tipi Daikin FWL-D

FWL-D, gövdesi görünür kalan kabinli bir fancoildir. Tavana yatay veya duvara dikey monte edilebilir; ayarlanabilir çıkış ızgaraları ve çıkarılabilir filtre bakım kolaylığı sağlar. Tavan uygulamasında cihazın üfleme yönü, montaj yüksekliği ve kullanıcıların doğrudan hava akımına maruz kalmaması birlikte kontrol edilmelidir.

Gizli Tavan Tipi Fancoil Alternatifleri

Gizli tavan tipi fancoiller asma tavan içine yerleştirilir ve havayı menfezler üzerinden dağıtır. Ancak Detaysal’ın güncel Tavan Tipi Fancoil kategorisinde gizli bir seri listelenmemektedir; bu ihtiyaç için düşük/yüksek statik kanal tipi veya diğer gizli fancoil aileleri ayrıca değerlendirilmelidir. Ürün sınıfı kanal basınç kaybı hesabına göre seçilmelidir.

2 Borulu Tavan Tipi Fancoil

2 borulu Daikin FWL-DTN modellerde aynı serpantin devresi mevsime göre sıcak veya soğuk suyla çalışır. Tesisat daha sade olabilir; ancak hidronik zon merkezi sistemin sağladığı su rejimine göre ısıtma ya da soğutma yapar. Detaysal ürün başlıklarında seri 1,21-6,07 kW aralığındadır.

4 Borulu Tavan Tipi Fancoil

4 borulu Daikin FWL-DFN modellerde sıcak ve soğuk su için ayrı devreler bulunur. Merkezi tesisat ve otomasyon uygunsa farklı zonlarda eş zamanlı ısıtma ve soğutma yapılabilir. Detaysal ürün başlıklarında seri 1,11-5,99 kW aralığındadır; ek borulama, vana ve kontrol ekipmanları proje kapsamına dahil edilmelidir.

Tavan Tipi Fancoil Seçerken Nelere Dikkat Edilmeli?

Tavan tipi fancoil seçimi, mahalin duyulur ve toplam ısı yükü ile cihazın montaj yönü ve hava dağıtım ihtiyacının birlikte değerlendirilmesini gerektirir. Ürün başlığındaki kapasite ön seçim içindir; kesin seçim güncel üretici performans tablolarıyla yapılmalıdır.

Tavan Yapısı ve Montaj Alanı

FWL-D kabinli seri tavanda yatay veya duvarda dikey görünür montaja uygundur. Askı/sabitleme noktaları, su bağlantı tarafı, drenaj hattı, vana grubu, elektrik bağlantısı ve filtre sökme yönü uygulama öncesinde kontrol edilmelidir. Taşıyıcı yüzey ve titreşim aktarımı montaj detayında değerlendirilmelidir.

Kapasite ve Hava Debisi

Isıtma ve soğutma kapasitesi; giriş hava koşulları, su giriş-çıkış sıcaklıkları, su debisi ve fan kademesine göre değişir. Hava debisi yükü karşılamalı, fakat gereksiz hız, gürültü veya cereyan oluşturmamalıdır. Seçim, proje koşullarına karşılık gelen üretici performans tablosundan yapılmalıdır.

Statik Basınç Gereksinimi

Detaysal’daki FWL-D kabinli seri havayı ayarlanabilir ızgaralar üzerinden doğrudan mahale verir; kanal ağı beslemek için seçilmemelidir. Menfezli veya kanallı dağıtım gerekiyorsa toplam kanal basınç kaybı hesaplanmalı ve uygun statik basınca sahip kanal tipi fancoil serisi değerlendirilmelidir.

Ses Seviyesi ve Fan Motoru

FWL-D serisinde üç devirli AC santrifüj fan bulunur. Ses seviyesi ve hava debisi fan kademesine göre değiştiği için özellikle otel odası, ofis ve konutlarda düşük/orta/yüksek kademe verileri birlikte incelenmelidir. Ses basıncı ile ses gücü değerleri birbirine karıştırılmamalıdır.

Tavan Tipi Fancoil Özellikleri Karşılaştırması

Aşağıdaki aralıklar Detaysal kategori sayfasındaki ürün başlıklarından derlenmiştir. Teknik hesapta başlık değeri yerine seçilen tam modelin fan kademesine, su rejimine ve mahal hava koşullarına karşılık gelen güncel üretici verileri esas alınmalıdır.

* Kapasite aralıkları Detaysal kategori sayfasındaki ürün başlığı değerleridir; kesin seçim değeri değildir.

Tavan Tipi Fancoil Kullanım Alanları

Kabinli tavan tipi fancoiller, merkezi hidronik altyapının bulunduğu ve cihazın tavanda veya duvarda görünür konumlandırılabildiği konut ve ticari projelerde kullanılabilir.

Ofisler

Ofislerde tavan altı yatay montaj duvar alanını serbest bırakabilir. Cephe yükleri, kişi ve ekipman yoğunluğu, çalışma saatleri ve bağımsız zon ihtiyacı cihaz kapasitesi, fan kademesi ve kontrol stratejisinde birlikte ele alınmalıdır.

Oteller

Otel uygulamalarında düşük ses hedefi, bağımsız oda kontrolü, yoğuşma drenajı ve filtre erişimi ön plandadır. Kabinli cihaz görünür kalacağı için mimari yerleşim ve üfleme yönü de oda konforuyla birlikte değerlendirilmelidir.

Restoran ve Ticari Alanlar

Restoran, mağaza ve ticari alanlarda değişken kişi yoğunluğu ve yüksek iç ısı kazançları cihaz seçimini etkiler. Fancoil taze hava cihazı değildir; dış hava ihtiyacı ayrı havalandırma sistemiyle çözülmeli ve üflemenin kullanıcı konforuna etkisi kontrol edilmelidir.

Konut Projeleri

Merkezi ısı pompası, kazan veya chiller altyapısı bulunan konutlarda FWL-D serisi ısıtma ve soğutma terminali olarak kullanılabilir. Oda bazlı konfor için termostat, vana kontrolü, fan kademesi, yoğuşma drenajı ve cihazın görünür yerleşimi birlikte planlanmalıdır.

Tavan Tipi Fancoil Montajı ve Hava Dağılımı

Gerçek performans; doğru montaj yönü, güvenli sabitleme, üfleme ve emiş açıklıklarının engellenmemesi, drenaj, hidrolik dengeleme, kontrol ekipmanları ve bakım erişiminin birlikte doğru uygulanmasına bağlıdır.

Yatay Tavan Montajı

Yatay tavan montajında ünite taşıyıcı yüzeye güvenli biçimde sabitlenmeli ve titreşim aktarımı sınırlandırılmalıdır. Su bağlantıları, vana grubu, elektrik kutusu ve drenaj hattına servis erişimi bırakılmalı; üreticinin montaj yönü ve boşluk ölçüleri korunmalıdır.

Üfleme ve Emiş Konumu

Ayarlanabilir çıkış ızgaraları havayı mahalde dengeli dağıtacak ve kullanıcıya rahatsız edici hızda doğrudan vermeyecek şekilde yönlendirilmelidir. Hava emişi perde, dolap veya mimari elemanlarla kapatılmamalı; cihaz çevresinde hava kısa devresi oluşturulmamalıdır.

Kanal Bağlantısı Gereken Projeler

FWL-D kabinli seri doğrudan mahal üflemesi için tasarlanmıştır. Kanal veya ayrı menfezlerle dağıtım isteniyorsa bu seriye sonradan uzun kanal bağlamak yerine kanal direncini karşılayabilen uygun FWS/FWN ya da proje koşuluna uygun başka bir gizli kanal tipi fancoil seçilmelidir.

Bakım Erişimi

Çıkarılabilir filtreye, fan bölümüne, drenaj tavasına, vana grubuna ve elektrik bileşenlerine bakım erişimi bırakılmalıdır. Tavana yakın yerleşimde filtre sökme yönü ve cihazın servis için gerekebilecek çalışma alanı mobilya ve dekorasyonla kapatılmamalıdır.

Tavan Tipi Fancoil Avantajları

• Yatay tavan veya dikey duvar montajına uyarlanabilen kabinli flexi yapı sunar.
• 2 borulu FWL-DTN ve 4 borulu FWL-DFN seçenekleri bulunur.
• Ayarlanabilir çıkış ızgaralarıyla doğrudan mahal hava dağılımı sağlar.
• Merkezi ısı pompası, kazan veya chiller sistemleriyle proje koşullarına göre çalışabilir.
• Çıkarılabilir filtre ve erişilebilir kabin yapısı bakım işlemlerini kolaylaştırır.

Sık Sorulan Sorular (FAQ)

Tavan tipi fancoiller hakkında en sık sorulan sorular çalışma prensibi, kullanım alanı, kanal tipi cihazlardan farkı ve montaj gereksinimleri üzerinde yoğunlaşır.

Tavan tipi fancoil nedir?

Tavan tipi fancoil, merkezi sıcak veya soğuk suyu serpantininde dolaştıran ve fanla şartlandırdığı havayı tavana yakın seviyeden mahale veren hidronik iç ünitedir. Detaysal’daki FWL-D modeller kabinli ve görünür montajlıdır.

Tavan tipi fancoil nerelerde kullanılır?

Ofis, otel, restoran, mağaza, ticari alan ve merkezi hidronik altyapıya sahip konutlarda kullanılabilir. Uygunluk; yük hesabı, montaj yüzeyi, ses hedefi, üfleme yönü, drenaj ve servis erişimine göre belirlenir.

Tavan tipi fancoil ile kanal tipi fancoil arasındaki fark nedir?

Tavan tipi FWL-D, kabinli ve doğrudan üflemeli bir cihazdır; kanal tipi fancoil ise asma tavan içinde gizlenerek havayı kanal ve menfezler üzerinden dağıtmak için harici statik basınç sağlar. Kanal gereksinimi varsa ürün seçimi kanal basınç kaybı hesabına göre yapılmalıdır.

Tavan tipi fancoil montajında nelere dikkat edilir?

Taşıyıcı yüzey, askı ve titreşim elemanları, montaj yönü, üfleme/emiş açıklıkları, yoğuşma drenajı, su ve elektrik bağlantıları ile filtre-bakım erişimi birlikte planlanmalıdır. Uygulama seçilen modelin montaj kılavuzuna göre yetkin ekip tarafından yapılmalıdır.
